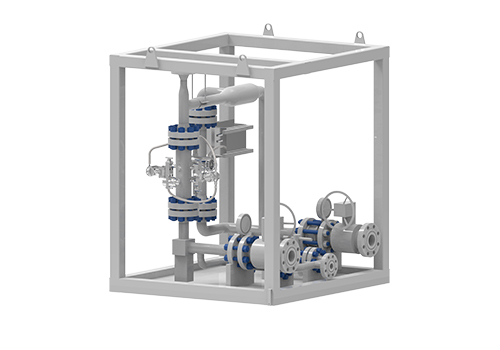

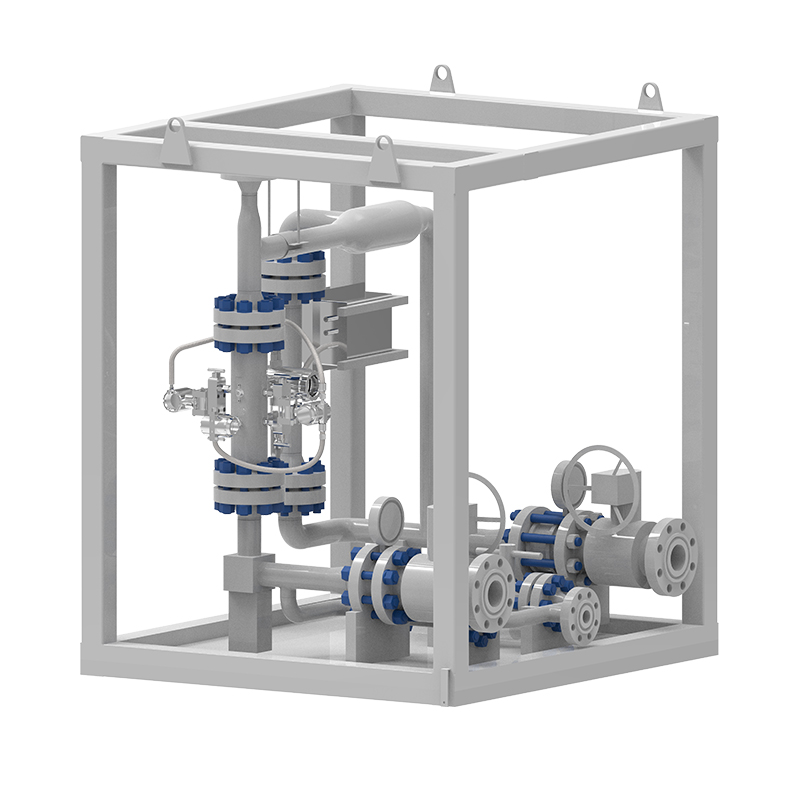

海洋油气水三相计量 SPMF-P-P
产品概述
SPSK-P-P系列海洋油气水三相计量将常规油气水三相流量计基础上增加上下游管道、旁路和阀门的设计，可以实现更复杂的多相流测量。在这种设计中，保证被测流体经过入口工艺管线组件后，转为垂直向上的流态，然后进入测量管线。在测量管线上安装有混相流量计，该流量计用于测量多相流总流量以及各相态的相分质量占比，从而计算出各组分的质量流量，通过这种设计，可以更准确地获取多相流体中各相态的质量含量比例，从而实现对多相流体中各组分的质量流量的精确计量。最后，多相流体在多相流量计出口端汇合，进入下游的工艺管线进行下一步的处理和输送。这种设计方案提供了一种更复杂和细致的多相流量计方法，能够更精准地测量多相流体中各组分的质量流量，为油气水三相流量计的应用提供了更高的精度和可靠性，通过这种方式实现多相流体的准确计量，可以帮助油气生产单位更好地管理生产过程，优化工艺流程，提高生产效率和质量。
产品特点
· 模块化设计，结构紧凑、外形美观、布局合理
· 先进的管道附件便于装卸
· 移动方便
· 不关井在线标定切换流
性能指标
| 产品描述 | 适用于气液井口管理计量 | 通讯方式 | RS485、RJ45、物联卡4G(可根据客户定制) |
| 规格尺寸 | DN25~DN300 | 供电方式 | DC24V/AC220V(可根据客户定制) |
| 设计压力 | ≤ 42MPa | 额定功率 | ＜15W |
| 介质温度 | -40℃~100℃ | 防爆等级 | Ex db IIB T4 Gb |
| 环境温度 | -40℃~+85℃ | 防护等级 | IP66 |
| 环境湿度 | (0~95)%RH | 安装方式 | 平台安装 |
| 适用范围 | LVF:（0~100）% | 质量流量（油、气、水） | ±3.5% |
| 设备重量 | (300~2500)kg | 流量范围 | 参考《多相流量计流量范围对照表》 |
| 法兰标准 | HG20592-20615/ASMEB16.5/API 6A/Gost 33259(根据客户定制) | 材质 | 不锈钢、304、316、316L、哈氏合金、镍基合金(可根据客户定制) |
| 节流器件 | 文丘里式、槽道式 |
