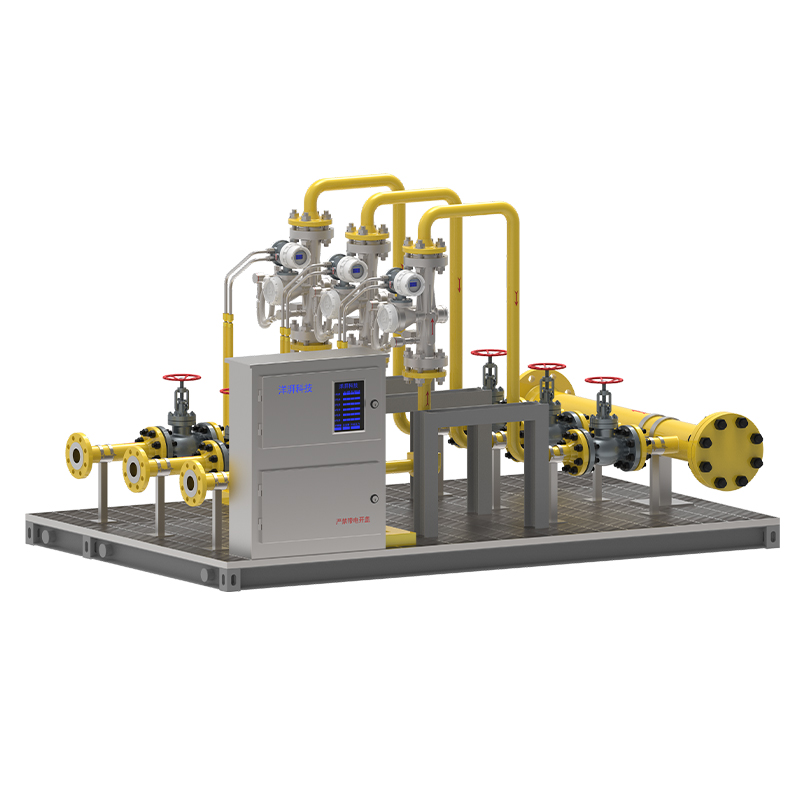

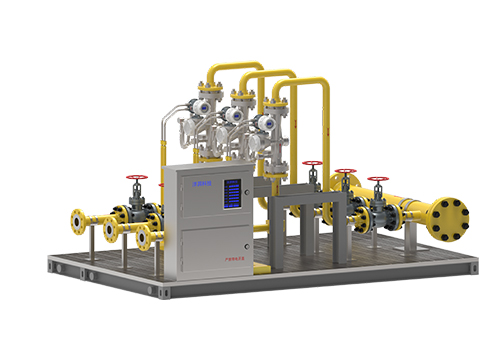

多井组计量撬 SPSK-F
产品概述
多井组计量撬严格按照油气田相关规范设计，计量橇包括钢结构平台、汇气管、并联的流量计测量管路、计量仪表、阀门等设备。
计量撬的连接简单，与计量橇连接时，工艺管路只需与计量计的前、后汇气管的进口和出口法兰相连;而计量仪表和电动阀门的信号电缆和配电电缆只需分别与计量橇上配置的防爆仪表接线箱和防爆配电接线箱相连，再由该防爆仪表接线箱和防爆配电接线箱分别与外界电缆相连即可。
产品特点
- 可一对一，多对一进行井况流量计量;
- 兼容温度、压力等流程信息；
- 模块化设计，具有结构紧凑、外形美观、布局合理的特点；
- 可以按照用户的要求进行灵活的结构设计和功能设计。
性能指标
| 设计压力 | ≤ 10MPa | 撬装材质 | 0235B标配(可根据客户定制) |
| 节流器件 | 文丘里式、槽道式(类纺锤体) | 工况系统 | PLC/RTU标配(可根据客户定制) |
| 撬块尺寸(长x宽x高)(mm) | 根据客户需求定制 | 介质温度 | -20℃~100℃ |
| 阀门标准 | 可根据客户定制 | 供电方式 | 220VAC/24VDC/电池供电 |
| 旁路标配 | 可根据客户定制 | 管道材质 | 碳钢/不锈钢(可根据客户定制) |
