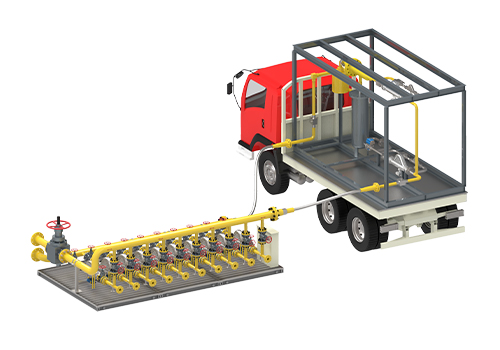

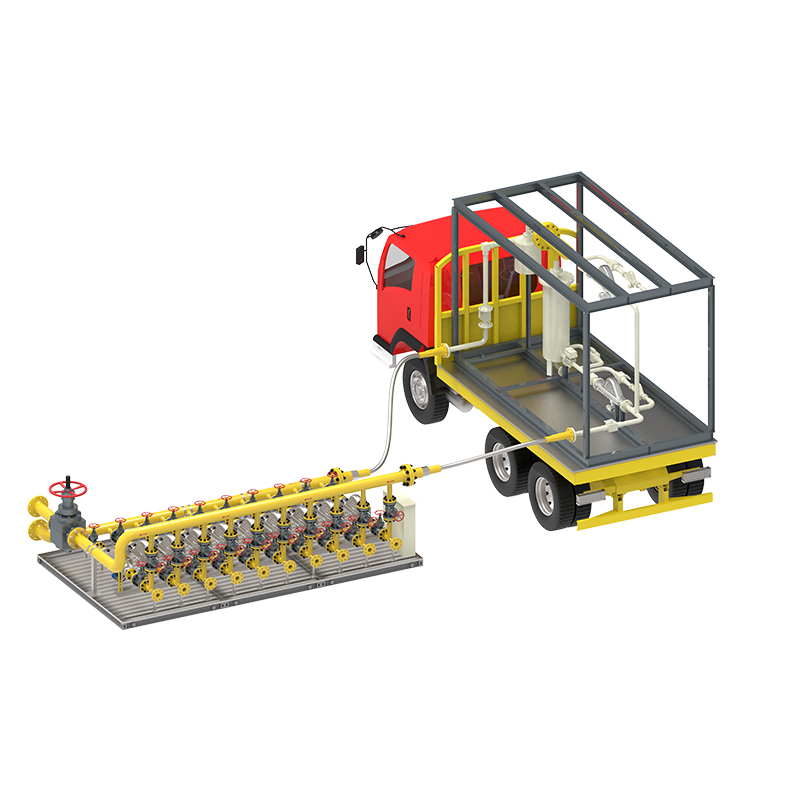

移动计量标定撬 SPSK-M
产品概述
对于多相流计量设备长时间运行后的精确度、可靠性等性能指标SPSK-M系列移动计量标定撬能够可靠的、稳定的评价设备运行的状态。解决了模拟环线测试无法在设备安装现场进行的痛点。
目前，移动标定装置在油气田现场的计量上已有一定的案例。
产品原理
先将标定旁路接入移动标定装置，当介质通过多相流量计后进入标定旁路，介质流入移动标定装置，标定装置分离介质后对单相的气、液介质分别进行计量，再汇合后进入生产管线，同时计量数据与多相流量计进行数据对比，对多相流量计进行在线实时标定。
介质通过多相流量计串联进入移动测井标定装置，介质进入垂直旋流分离器，在离心力、重力和浮力的作用下形成一个倒圆锥形涡流场，密度小的气相沿漩涡的中央上升至分离器顶部，密度大的液相沿垂直管管壁流入分离器下部的储液罐，最终气相和液相介质分别从分离器顶部管线和底部储液罐排出，分别通过标准流量计对介质进行实时质量计量，通过流量计算机接入科里标准流量计，对数据进行实时的对比，通过一段时间的对比，拟合出待测多相流量计的精准度，起到对多相流量在线标定的作用。
性能指标
| 产品描述 | 适用于现场仪表标定/校准、低产井混相计量 | 节流器件 | 文丘里式、槽道式（类纺锤体） |
| 供电方式 | 电池组供电+太阳能发电 | 设备重量 | ≤5t，10t |
| 额定功率 | 36W | 材质 | 根据客户需求定制 |
| 测量范围(以气量说明) | 根据客户需求定制 | 防爆等级 | Ex db IIB T4 Gb |
| 适用范围 | GVF:(0~100)% | 通讯方式 | Rs485、RJ45、物联卡4G |
| 工作压力 | ≤6.3MPa（可定制） | 法兰连接方式 | HG20592-20615/ASMEB16.5 SY/T699-2014 |
| 设备尺寸(长x宽x高)(mm) | 4000x2500x2158 | 执行企业标准 | 用移动式气体流量标准装置在线检定流量计的一般要求 |
| 操作温度 | 0℃~80℃ | 执行国家防爆电器标准 | GB3836.1爆炸性环境 第一部分:设备通用要求GB3836.2爆炸性环境 第二部分:由隔爆外壳“d”保护的设备 |
