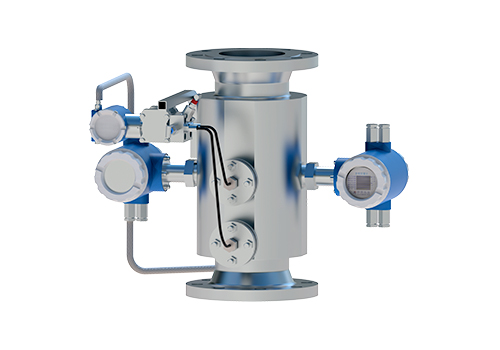

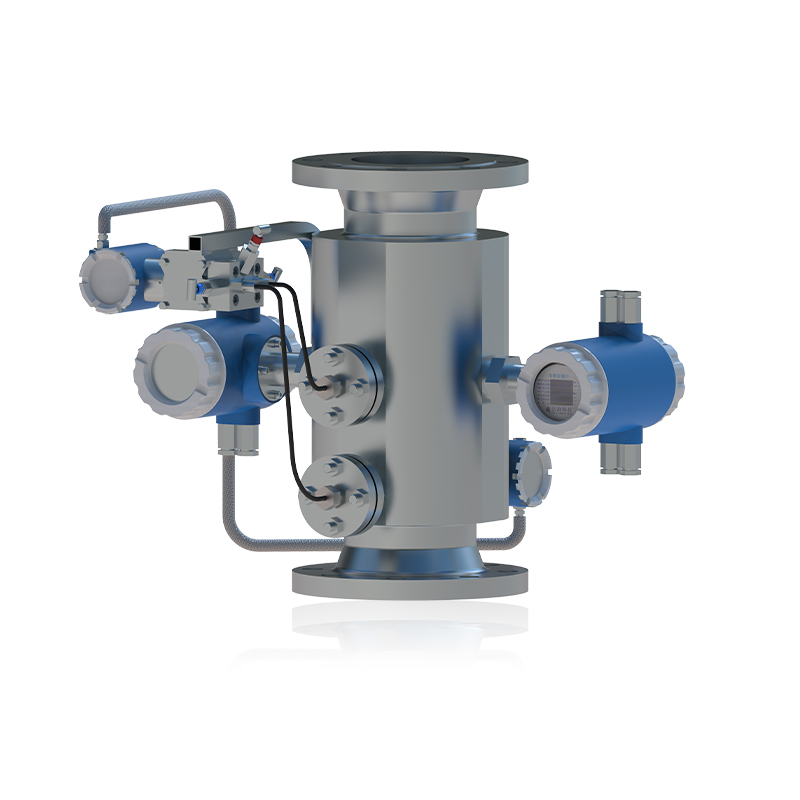

稠油混相流量計SPMF-P-O
產品概述
由於稠油的粘度高、流動性差,傳統的流量計往往難以準確測量,而稠油混相流量計可以有效地解決這一難題。SPMFP-O系列稠油混相流量計是專門用於稠油井混相流量計量的儀器設備，可以實時測量稠油、超稠油等高粘度油中油、氣、水等各相態的流量。SPMF-P-O系列稠油混相流量計基於槽道式流量計+光量子(Ba-133
25uci)原理，使用新型紡錘節流測量混相流總質量流量，雙光量子探測器測量油氣水各相態流體的質量分數，如氣相質量分數/GMF、油相質量分數/OMF和水相質量分數/WMF。通過實時監測和計量不同相態的流體，並且在高粘度油的條件下也能夠可靠地工作。可以幫助生產單位更好地掌握生產情況，實現流程的優化和效率的提升。
產品特點
- 高精度的稠油粘度模型；高粘度流體流動修正模型；高精度的溫度計量；支持高溫稠油的混相流量計量。
- 基於光量子相分測量+內節流的系統設計，獨立完成油氣多相流的在線不分離計量；
- 創新的測量技術，可以計算出不同的雷諾數的稠油混相流量,保證測量精度高;
- 超快的5ms采集周期，精確反饋油井中不同時間下各組分測量值的動態變化；
- 雙嵌入式系統，能夠實時對各組分的流形流量進行計算、分析和儲存；
- 采用RJ45、RS485以及無線WiFi等多種數據傳輸方式，滿足不同場地數據傳輸的需求；
- 強大的系統處理軟件，可遠程、自動化、快捷地完成系統操作以及數據分析；
性能指標
| 產品描述 | 適用於稠油井口管理計量 | 通訊方式 | RS485、RJ45、物聯卡4G(可根據客戶定製) |
| 規格尺寸 | DN100~DN500 | 供電方式 | DC24V/AC220V(可根據客戶定製) |
| 設計壓力 | ≤ 16MPa | 額定功率 | ＜20W |
| 介質溫度 | -40℃~100℃ | 防爆等級 | Ex db IIB T6 Gb |
| 環境溫度 | -40℃~+85℃ | 防護等級 | IP66 |
| 環境濕度 | (0~95)%RH | 設備重量 | (80~1100)kg |
| 適用範圍 | LVF: (0~100)%; WC:(0~100)% | 安裝方式 | 垂直安裝 |
| 材質 | 304、316、316L、哈氏合金、鎳基合金(可根據客戶定製) | 流量範圍 | 參考《多相流量計流量範圍對照表》 |
| 法蘭標準 | HG20592-20615/ASME B16.5/API 6A/Gost 33259(根據客戶定製) | 節流器件 | 槽道式（類紡錘體） |
| 質量流量（油、氣、水） | ± 3.5% |
