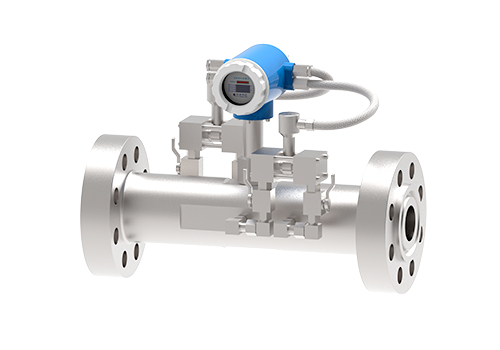

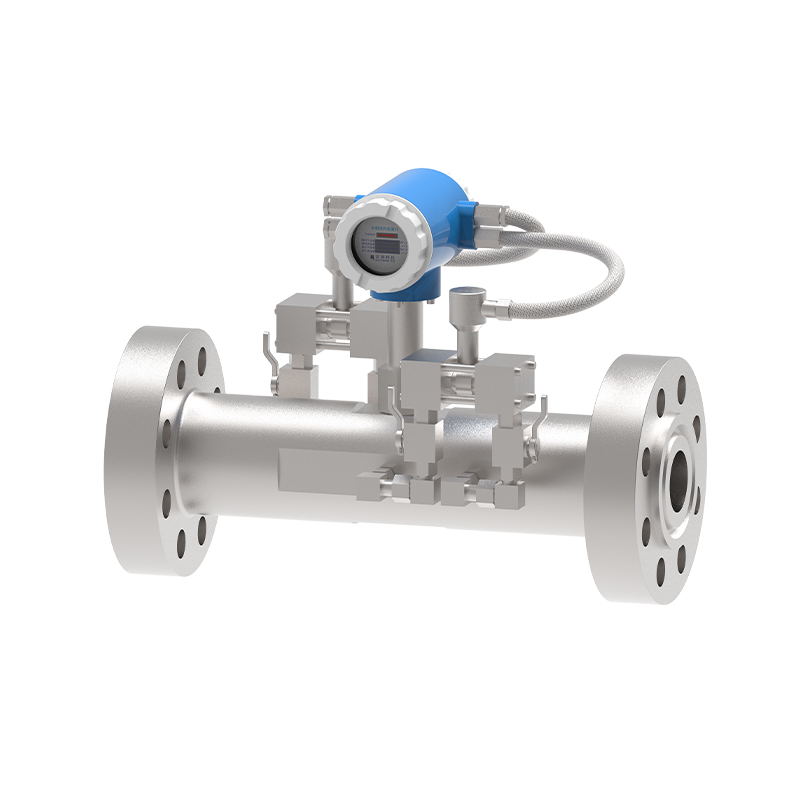

雙向混相流量計SPMF-P-T
產品概述
光量子雙向混相流量計也稱槽道式流量計，采用洋湃科技最新計量專利技術，用槽道式（紡錘)作為節流器件，對於混相流質量流量中的含氣率/含液率、氣流量、液流量和總質量流量等多流量參數實現連續實時、高精度、高穩定的計量/監測。通過同源相分測量技術，準確識別各壓力、溫度下的流體壓損因子，氣體流量不受流形、流態、壓力、溫度變化的影響，能夠用於儲氣井和注采井的同管雙向計量。
產品特點
- 自動判定介質流向，一體化設計，結構簡單；
- 通過光量子吸收及多參量傳感系統實現壓力、流量大跨度變化波動，滿足注氣的需求；
- 可不分離在線混相計量；
- 光量子吸收系數自標定氣體介質組分，不受氣體含液後的組分變化，實現氣液介質相分率的準確測量；
- 水平安裝，無前後直管段，直接管道替換；
- 流量計可應對雙向計量等特殊工況。
性能指標
| 產品描述 | 適用於儲氣庫雙向、混相計量 | 通訊方式 | RS485、RJ45、物聯卡4G(可根據客戶定製) |
| 規格尺寸 | DN80~DN300 | 供電方式 | DC24V/AC220V(可根據客戶定製) |
| 設計壓力 | ≤42MPa | 額定功率 | ＜10W |
| 介質溫度 | -40℃~100℃ | 防爆等級 | Ex db IIB T6 Gb |
| 環境溫度 | -40℃~+85℃ | 防護等級 | IP66 |
| 環境濕度 | (0~95)%RH | 安裝方式 | 垂直／水平安裝 |
| 適用範圍 | LVF:（0~100）% | 模式切換 | 幹氣單相/濕氣兩相/油氣水三相 |
| 設備重量 | (60~680)kg | 流量範圍 | 參考《多相流量計流量範圍對照表》 |
| 法蘭標準 | HG20592-20615/ASME B16.5/API 6A/Gost 33259(根據客戶定製) | 材質 | 304、316、316L、哈氏合金、鎳基合金(可根據客戶定製) |
| 質量流量 | 注氣：單相（氣）± 1%；采氣：混相（氣、油、水）± 3.5% | 節流器件 | 文丘裏式、槽道式（類紡錘體） |
